　　台达交流伺服系统 ASD-A3-0221-E通讯协议

　　一、产品介绍

　　台达交流伺服系统 ASD-A3-0221-E通讯协议，是台达电子针对自动化市场对高性能伺服产品的需求，推出的一款高阶伺服系统。该系列旨在满足产业机械设备对高性能、多功能、节能与小型化的需求，广泛应用于机床、电子组装或检测设备、工业机器人、包装设备、贴标设备、半导体设备、纺织设备等领域。

　　二、产品核心功能

　　1.强大的内部运动规划：驱动器内部集成了99段运动命令的定位规划（PR模式），这意味着一些复杂的点对点定位序列可以直接在驱动器内编程并执行，减轻了上位控制器的负担。

　　2.良好的抑振技术：A3系列具备高频振动滤波和低频频摆荡抑制功能，能有效抑制机械结构在运行中产生的共振，尤其适用于高挠性机构（如长臂机械手），从而提升整定速度和平稳性。

　　3.系统诊断与建模：该系列伺服还提供了机构诊断功能，可以测量机构的弹性系数和阻尼系数。这对于批量设备生产时保证一致性，或监测设备长期运行后的机械磨损非常有帮助。

　　三、产品节能与小型化

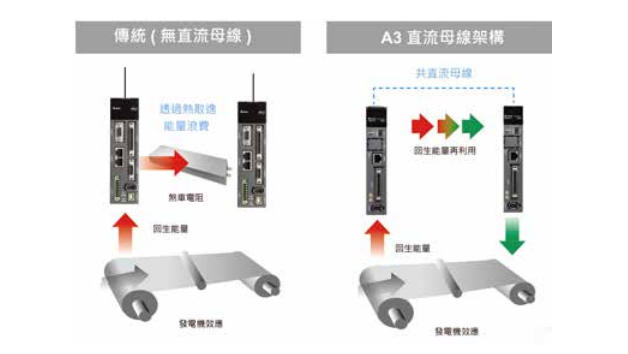

　　1.共直流母线功能

　　①驱动器可共直流母线，回生能量再利用，机械设备更节能；

　　②多台使用共直流母线功能，节省刹车电阻使用数量，降低成本。

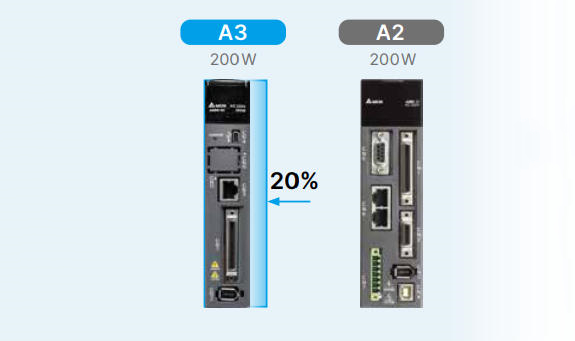

　　2.驱动器薄型化

　　①A3驱动器面宽缩小20%(与前一代A2相较)，节省电气柜安装空间。

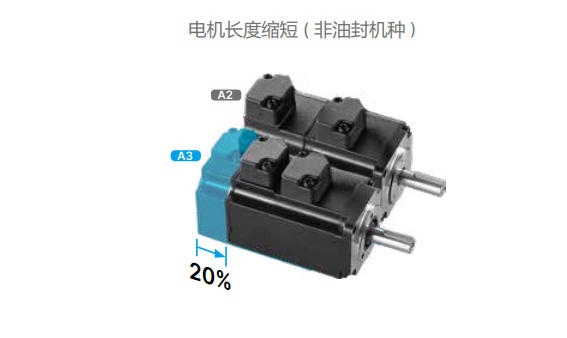

　　3.电机小型化

　　①A3伺服电机比前一代缩短20%(与前一代A2相较)，让设备小型化得以实现；

　　②重量更轻盈，搭载于移动机构时，整体重量减轻。

　　四、通讯与接线要点

　　要实现对这些强大功能的控制，正确的通讯和接线是关键。

　　1.通讯接口：A3系列主要通过CN3端口进行通讯。该端口集成了RS-485和CAN两种通讯接口，而Modbus是其支持的标准通讯协议。对于需要更高实时性和同步控制的多轴应用，可以选择支持EtherCAT总线通讯的ASDA-A3-E系列型号。

　　2.关键接线端子：

　　①主电源：R/S/T端子接入三相交流电源。

　　②电机动力：U/V/W端子连接伺服电机。

　　③控制信号：CN1是I/O信号连接器，用于连接PLC、脉冲指令等控制信号。

　　④安全功能：STO（Safe Torque Off）端子用于安全扭矩切断，是重要的硬件安全回路。

　　五、应用领域

　　ASDA-A3系列凭借其高性能，适用于多种对速度和精度要求严苛的场合，例如：

　　1.高精度加工设备：精密雕刻机、龙门加工中心。

　　2.电子制造业：IC封装机、电子组装与检测设备、半导体设备。

　　3.工业机器人与包装设备：如机械手臂、贴标机等。

　　六、软件特色简介

　　七、使用建议

　　1.软件配置：建议使用台达提供的配套软件，其树状结构菜单和图形化参数设置能帮助你更直观地进行调试和增益调整。

　　2.安全首要：在接线和调试前，务必理解STO功能的使用方法，确保操作安全。

　　3.手册参考：对于深入的通讯协议细节、参数列表和接线图，强烈建议查阅《ASDA-A3系列应用技术手册》。
