SIEMENS差压变送器7MF4433-1DA22-2AC6-Z 工作原理

更新时间：2026-01-01      浏览次数：56

SIEMENS差压变送器7MF4433-1DA22-2AC6-Z 工作原理

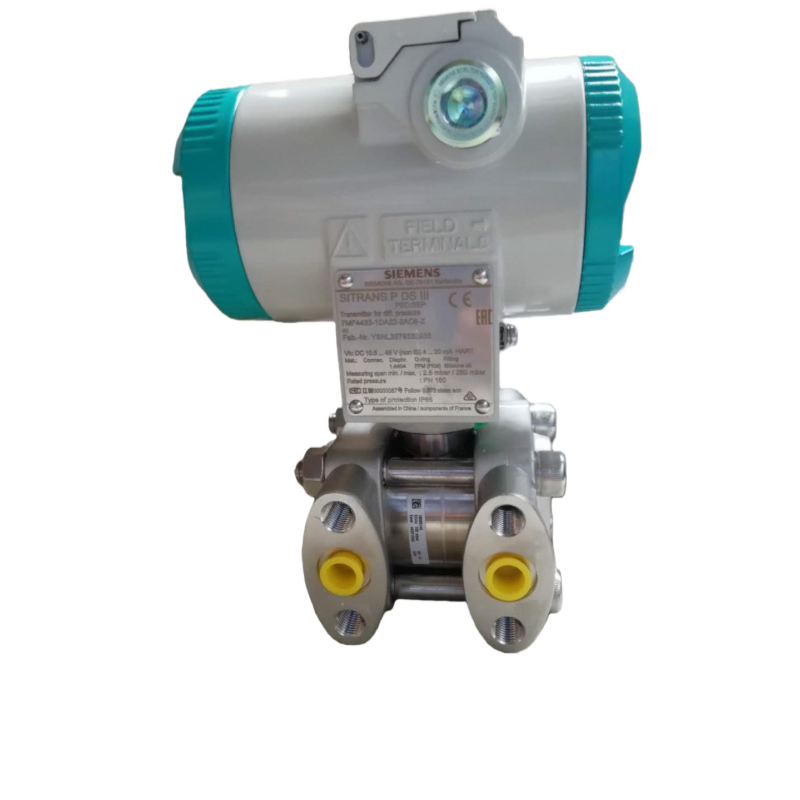

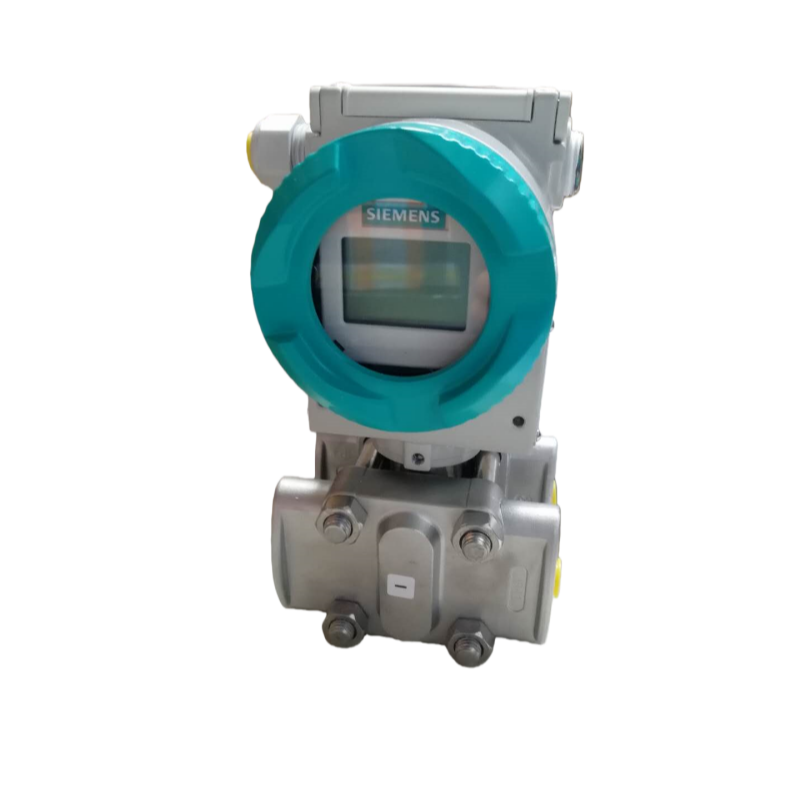

西门子 SITRANS P DS III 系列 7MF4433-1DA22-2AC6-Z 差压变送器，核心是通过硅压阻式测量单元将介质差压转化为电信号，经处理后输出 4-20mA+HART 标准信号，适配工业流量、液位等测量场景。以下是其工作原理的详细介绍：

核心工作流程

  1. 压力采集与传递

    • 介质高压端（H）和低压端（L）的压力通过隔离膜片接收，隔离膜片与硅压传感器间填充硅油，可将外部压力无损耗、均匀地传递到内部敏感元件，同时保护传感器免受介质腐蚀。

    • 该型号具备独立抗过载膜片，当出现单向过压时，测量膜片会与本体贴紧，抗过载膜片可避免单向压力损害测量组件，保障测量精度与稳定性。

  2. 差压 - 电信号转换

    • 硅压传感器的测量膜片上集成惠斯通电桥，当两侧存在差压时，膜片产生微小形变，使电桥的四个压阻臂电阻值发生变化，电桥输出与差压成正比的毫伏级电压信号。

    • 传感器单元自带温度传感器，可对静压和温度特性进行实时补偿，减少环境干扰对测量精度的影响。

  3. 信号处理与输出

    • 毫伏信号经电子模块放大、数字化处理与线性化校正，转化为 4-20mA 标准电流信号，同时支持 HART 协议，可实现远程参数配置、诊断与数据通信。

    • 电子模块中的 EEPROM 存储校准数据与配置参数，配合就地按钮，可实现便捷的现场调试与设定。

  4. 过载保护机制

    • 独特的抗过载结构，当单向压力超出测量范围时，测量膜片贴紧本体，抗过载膜片阻隔过压对传感器组件的冲击，避免测量元件损坏与零点漂移，提升设备长期稳定性。

核心技术特点

技术要点说明
测量原理硅压阻式，惠斯通电桥将差压转化为电阻变化，进而产生电压信号
信号输出4-20mA 模拟信号 + HART 数字信号，支持远程通信与参数修改
补偿机制集成温度与静压补偿，确保全量程精度与稳定性
过载保护抗过载膜片，可承受单向高过载而不损坏测量元件
应用场景适配液体、气体、蒸汽等介质，常用于流量（配合节流装置）、液位、密度等测量
